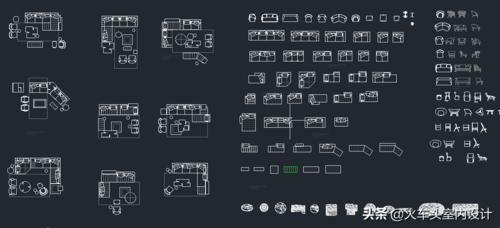

CAD家具平面绘制

admin 阅读:152 2024-04-16 16:03:13 评论:0

在CAD软件中进行家具平面绘制是一项常见的任务,下面我将为您介绍一般的绘制步骤和注意事项:

1. 准备工作

在开始绘制之前,您需要准备好家具的设计图纸或者草图,确保您已经了解了家具的尺寸、结构和细节。

2. 创建新图纸

在CAD软件中创建一个新的图纸,并设置好合适的比例和单位,通常使用1:1的比例进行绘制。

3. 绘制轮廓

根据家具的设计图纸或草图,在CAD软件中绘制家具的轮廓。您可以使用直线、圆弧、矩形等基本绘图工具来绘制轮廓。

4. 添加细节

在绘制完家具的轮廓之后,您可以根据需要添加细节,如抽屉、门、装饰线等。这些细节可以使家具的设计更加完整和具有美感。

5. 标注尺寸

在绘制家具平面图时,一定要标注尺寸。确保所有的尺寸都准确无误,这对于后续的制作和施工非常重要。

6. 图层管理

在CAD软件中,您可以使用图层管理工具来管理不同元素的显示和隐藏。合理使用图层可以使绘图过程更加清晰和高效。

7. 导出文件

完成家具平面绘制后,您可以将文件导出为常见的格式,如DWG、PDF等,以便与他人分享或打印。

注意事项:

  • 在绘制过程中,保持图纸整洁和清晰,避免混乱的线条和标注。
  • 尽量使用CAD软件提供的辅助工具,如吸附、偏移、阵列等,以提高绘图效率。
  • 定期保存工作,以防止意外情况导致数据丢失。
  • 如果对CAD软件不熟悉,可以考虑参加相关的培训课程或观看教程视频,提升技能。

希望以上内容能够帮助您顺利完成家具平面绘制,如果有任何问题,欢迎随时向我提问。
